2017-09-06 如何設定PC、Fatek PLC使用乙太網路通訊傳輸

_______________________________________________________________

如何設定PCFatek PLC使用乙太網路通訊傳輸



前述:設定乙太網路必須注意以下幾項

•  一組IP位址分別A.B.C.D 4碼組成,若兩組需相同區域網路時,在設定IP位址前三碼ABC,兩組要相同

且在同一區網內,設備與設備的機子連線IP位址第四組D碼皆不能相同

子網路遮罩必須填255.255.255.0



乙太網路設定通訊PC與Fatek_PLC資料傳輸

        •PC 區網IP設定:

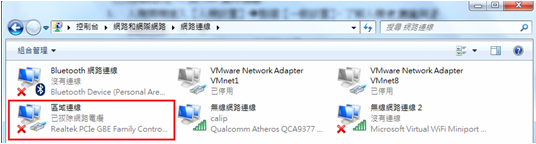

從電腦【開始】【控制台】開啟【網路和共用中心】【變更介面卡設定】,在網路連線視窗點選【區域連線】滑鼠右鍵進入內容

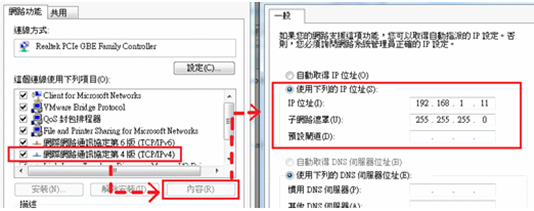

【網際網路通訊協定(TCP/IPv4)】內容手動輸入IP位址子網路遮罩

IP位址:192.168.1.11   子網路遮罩:255.255.255.0



※注意PC區網IP位址192.168.1.11  第4位”11”不得與PLC IP位址相同

•Fatek_PLC FBs-CBE IP位址設定:

          準備一條乙太網路線,將FBs-CBE網路Port與PC網路Port相連接

 開啟Fatek Ethernet Module程式

(可至開利普網站下載專區尋找FBs-CBE‧CM25E‧55E / 乙太網路模組軟體下載)

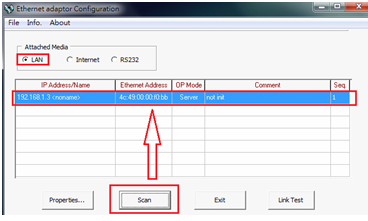

選擇【LAN】點選【Scan】,會搜尋到下圖中IP位址:192.168.1.3

※Fatek各乙太模組(板)預設IP位址:

FBs-CBE192.168.1.3

FBs-CBEH192.168.2.3(CBEH不同於其他IP第3碼為”2”,網域為前3碼192.168.2)

FBs-CM55E192.168.1.3

※注意使用Fatek Ethernet Module程式Scan前,必須停用其他網路裝置,僅留”區域網路”開啟

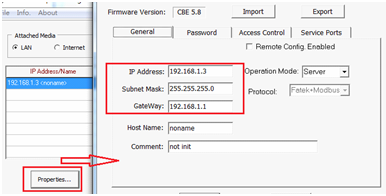

選擇192.168.1.3 IP Address,點選【Properties】進入General設定,

了解IP AddressSubnet Mask如下圖

IP位址:192.168.1.3      子網路遮罩:255.255.255.0

點選Service Port,Fatek Protocol連接埠預設500

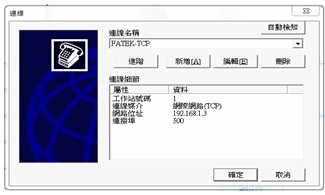

•         開啟WinProLadder程式,連線編輯如下圖

          連線名稱:選擇FATEK-TCP

          工作站號碼:1(PLC預設站號)

          編輯IP位址:192.168.1.3(與FBs-CBE設定IP位址一樣)

          連接埠:預設500

          設定確認後即可通訊連線進入編輯畫面
