  常見問題Q&A
2017-09-12 如何設定PM HMI、Fatek PLC使用乙太網路通訊

_____________________________________________________

如何設定PM HMI、Fatek PLC使用乙太網路通訊



前述:設定乙太網路必須注意以下幾項

一組IP位址分別A.B.C.D 4碼組成,若兩組需相同區域網路時,在設定IP位址前三碼ABC,兩組要相同

且在同一區網內,設備與設備的機子連線IP位址第四組D碼皆不能相同

子網路遮罩必須填255.255.255.0





乙太網路設定PM_HMI與Fatek_PLC通訊

         •  PC 區網IP設定:

從【開始】【控制台】開啟【網路和共用中心】【變更介面卡設定】,在網路連線視窗點選【區域連線】滑鼠右鍵進入內容,選擇【網際網路通訊協定(TCP/IPv4)】內容手動輸入IP位址子網路遮罩

IP位址:192.168.1.11   子網路遮罩:255.255.255.0

※注意PC區網IP位址192.168.1.11第4位”11”不得與PLC IP位址相同

• Fatek_PLC FBs-CBE IP位址設定:

準備一條乙太網路線,將FBs-CBE網路Port與PC網路Port相連接

開啟Fatek Ethernet Module程式

(可至開利普網站下載專區尋找FBs-CBE‧CM25E‧55E / 乙太網路模軟體下載)

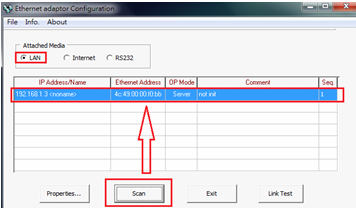

選擇【LAN】點選【Scan】,會搜尋到下圖中IP位址:192.168.1.3

※Fatek各乙太模組(板)預設IP位址:

FBs-CBE:192.168.1.3

FBs-CBEH:192.168.2.3(CBEH不同於其他IP第3碼為”2”,網域為前3碼192.168.2)

FBs-CM55E:192.168.1.3

※注意使用Fatek Ethernet Module程式Scan前,必須停用其他網路裝置,僅留”區域網路”開啟

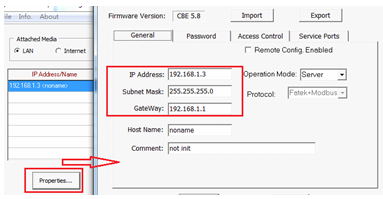

選擇192.168.1.3 IP Address,點選【Properties】進入General設定,

了解IP AddressSubnet Mask如下圖



IP位址:192.168.1.3      子網路遮罩:255.255.255.0

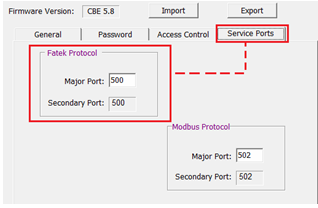

點選Service Port,Fatek Protocol連接埠預設500

•PM_HMI IP位址設定:

開啟人機編輯軟體,在編輯畫面左側【專案管理員】開啟【連線屬性】

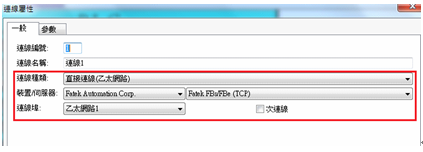

【一般】設定

連線種類:直接連線(乙太網路)

裝置/伺服器:Fatek Automation Corp.



連接埠:乙太網路1

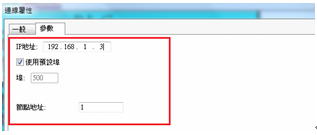

【參數】設定

IP地址:192.168.1.3(連線設定與Fatek_PLC IP位址相同)

使用預設埠:勾選,500



節點地址:1(PLC站號)

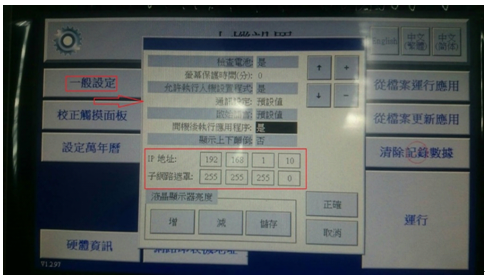

人機硬體方面手指按壓人機螢幕右上方,送電源聽到Bi Bi兩聲開機後直接進入【人機設置】點選【一般設置】,了解人機IP地址子網路遮罩。如下圖



IP位址:192.168.1.10     子網路遮罩:255.255.255.0

    • 完成人機與PC區網設定後,開啟Panel Master觸控大師編輯軟體

上方功能列【人機應用】【下載數據至觸控屏】,【連線設置】選擇【乙太網路】

IP地址顯示:人機一般設定IP位址以及人機型號,表示連線正常

                   Ps.IP地址:也可直接輸入與人機”一般設定”之IP位址

按”開始”即可完成傳輸

• 完成程式傳輸,將HMI乙太網路埠接至HUB,在由HUB接到PLC,完成通訊
