  常見問題Q&A
如何操作HMI FTP Server (伺服端) 設定

如何操作HMI FTP Server (伺服端) 設定

FTP (File Transfer Protocol) 是透過網路在Clinet與Server之間進行資料傳輸通訊協定。

以下範例HMI當FTP Server時,如何設定,並由PC上位端(Client)方式讀取資料。



  • 設定人機IP位址

1.  進入人機PanelSetup,在一般設定中輸入IP位址、子網路遮罩、網關

如下圖 IP:192.168.1.130、乙網路遮罩:255.255.255.0、網關:192.168.1.1

2.設定人機FTP。

FTP使用資料夾可使用人機內部C碟、USB隨身碟、SD卡。

提示:允許寫入/讀取最低用戶等級,可在PM Designer專案中,密碼內設定。

注意:編輯完密碼,下載PM Designer至HMI,進入AP後設定才會生效。



  • 如何從PC端(Client)進入HMI FTP(Server)

1.可由電腦檔案總管進入HMI Server。

輸入所設定的 ”使用者名稱” 及可讀寫用戶等級的 "密碼"。

登入後,可在檔案總管可拉取HMI FTP Server資料。

2.本範例是透過 "FileZilla Client" 軟體,讀寫HMI FTP Server資料。

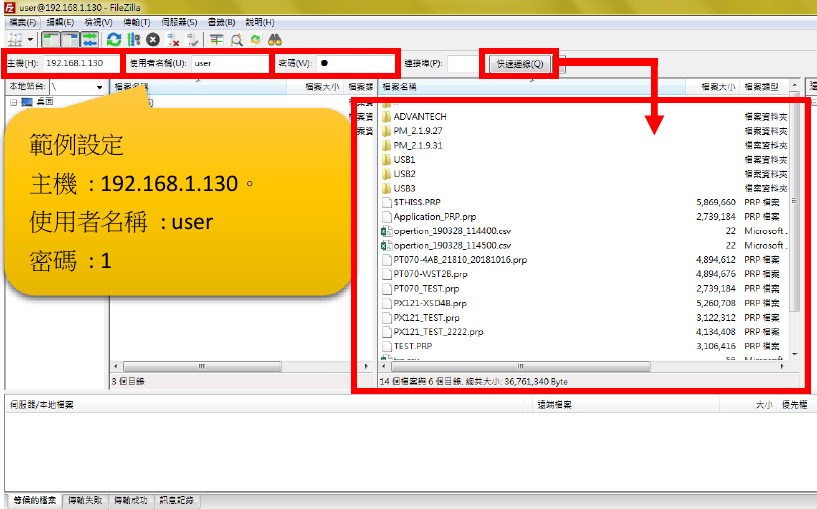

執行FileZilla Client,並依照HMI設定輸入主機IP、使用者名稱、密碼,輸入後按”快速連線”,即可進入HMI Server。
