1.將B2C 通訊裝置裝到PLC 主機的Port0
2.開啟電腦的藍芽裝置
一般筆電開啟無線藍芽方式:

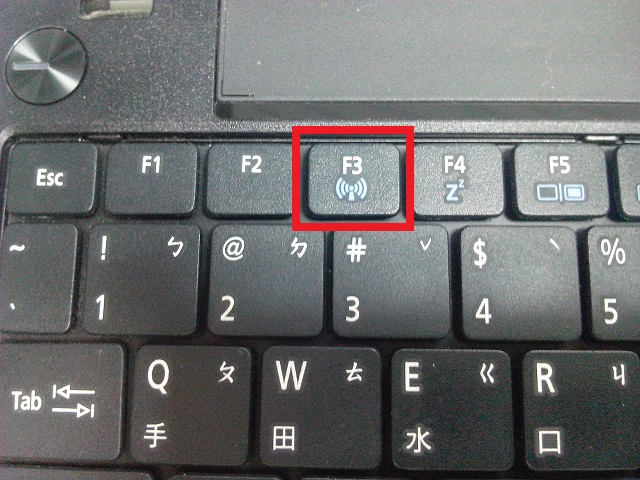

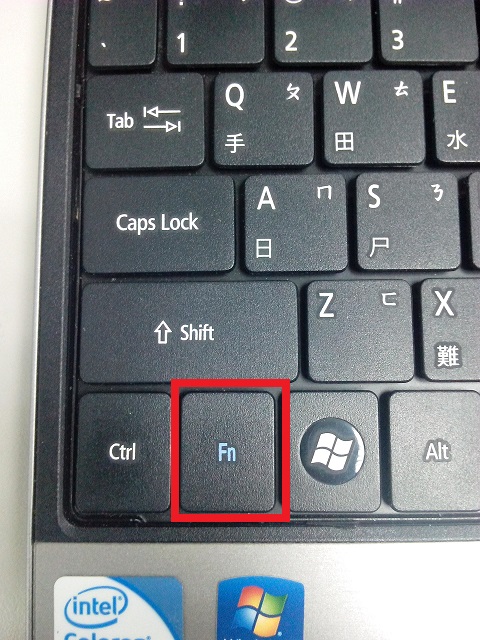

點選鍵盤:【Fn】+ 【無線裝置】 參考下圖
![](/downloads/B2C_1.jpg)
![](/downloads/B2C_2.jpg)
電腦螢幕會顯示以下視窗
請將藍芽選項切至【On】以開啟藍芽裝置
![](/downloads/B2C_3.jpg)
3.系統工作列(桌面右下角)即會出現藍芽裝置圖示。
*註:桌上型電腦有擴充藍芽通訊,會直接在系統工作列出現藍芽裝置圖示。
![](/downloads/B2C_4.jpg)
4.滑鼠點右鍵,選擇【顯示Bluetooth裝置】
![](/downloads/B2C_5.jpg)

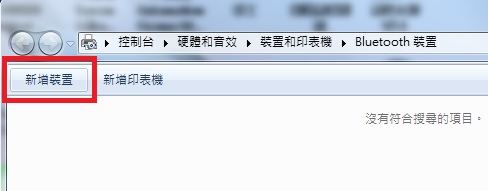

5.點選視窗左上角【新增裝置】
*註;如B2C與原先使用不同個,需先將原裝置刪除後,再新增
![](/downloads/B2C_6.jpg)

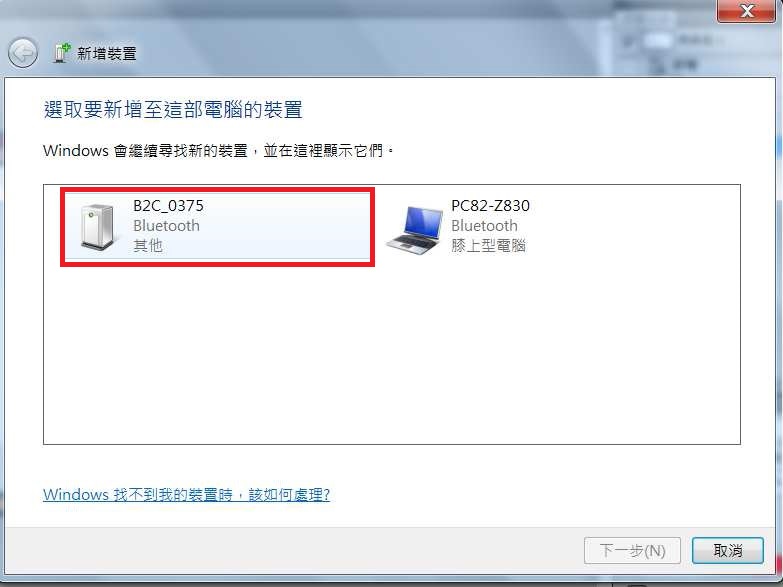

6.選擇【B2C_.....】藍芽通訊模組
![](/downloads/B2C_7.jpg)

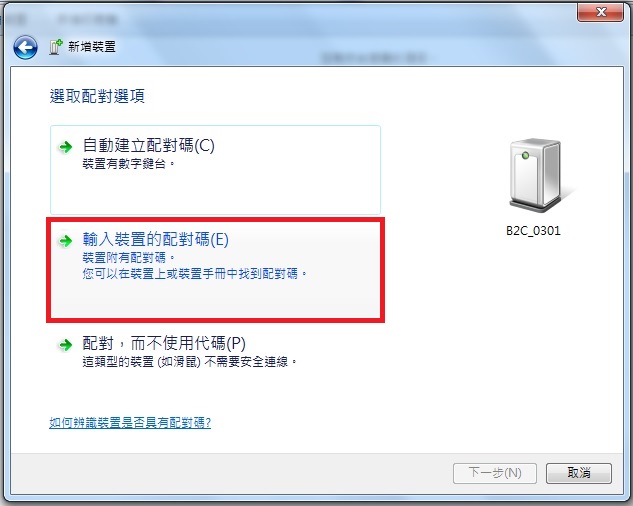

7.選擇【輸入裝置配對碼】配對碼:5678
![](/downloads/B2C_8.jpg)

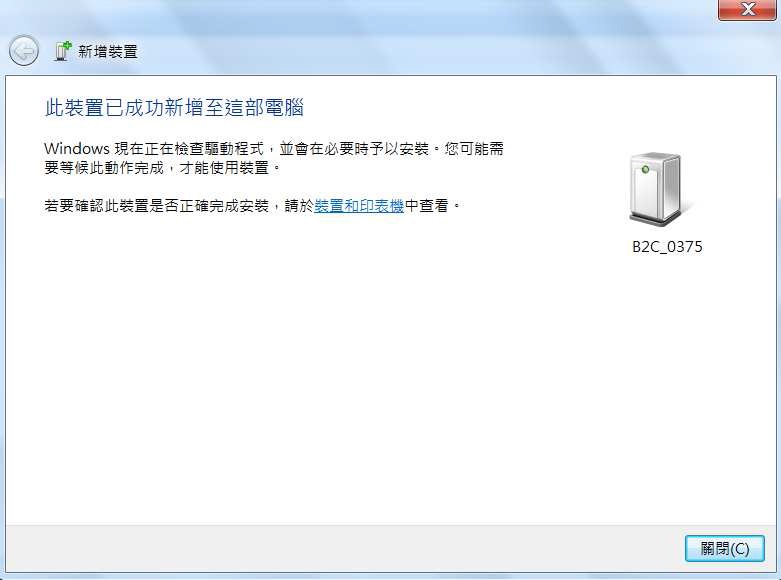

輸入正確配對成功
![](/downloads/B2C_9.jpg)

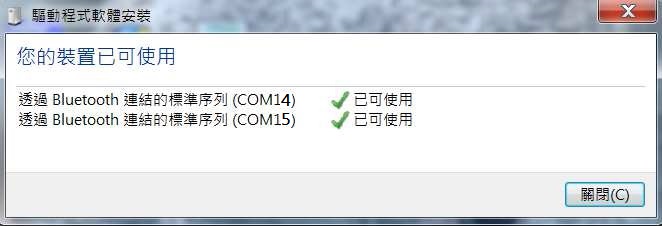

8.配對成功後B2C會自行安裝驅動程式,請稍待片刻驅動程式安裝完成
![](/downloads/B2C_10.jpg)
9.開啟WinProladder軟體進行連線

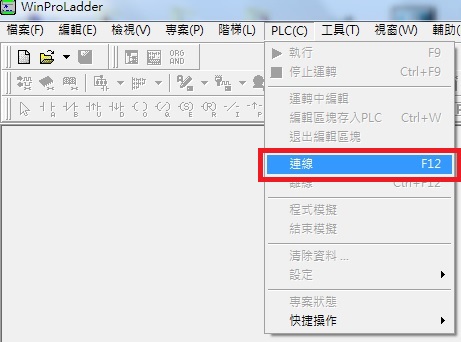

選擇WinProladder編機軟體,上方【PLC】→【連線】
![](/downloads/B2C_11.jpg)

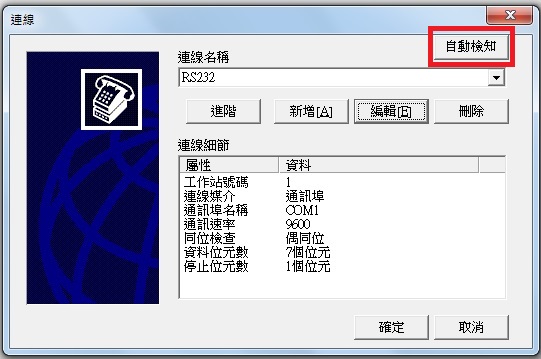

點選連線視窗右上方【自動檢知】
![](/downloads/B2C_12.jpg)

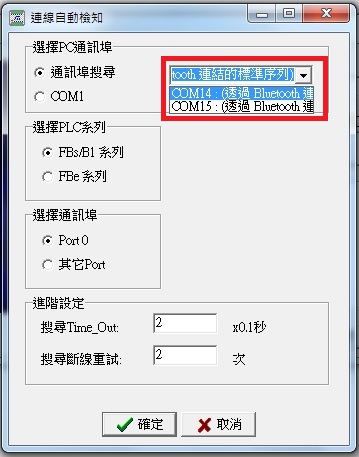

10.選擇藍芽通訊模組所虛擬出來的COM PORT後→確定。
*註:藍芽通訊模組會虛擬兩個COM PORT,編號小的為主;案例內為COM14與COM15,以COM14為主
![](/downloads/B2C_13.jpg)

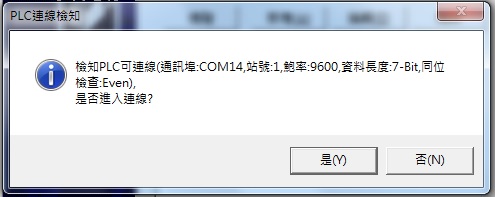

11.軟體自行搜尋到PLC,點選【是】
![](/downloads/B2C_14.jpg)

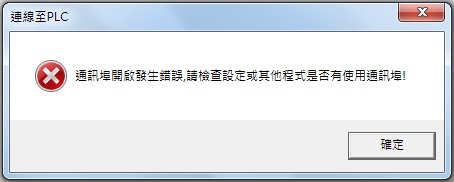

第一次會通訊異常
![](/downloads/B2C_15.jpg)
![](/downloads/B2C_16.jpg)

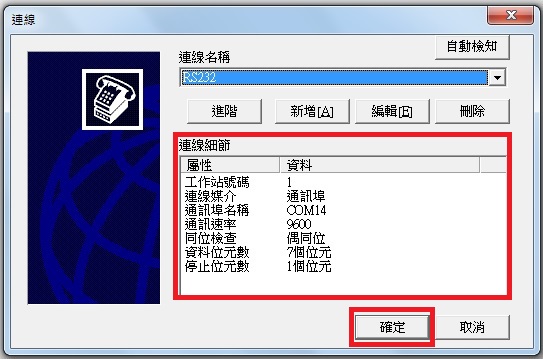

12.再進入一次連線視窗,連線細節參數部分軟體以將其設定完成,選擇【確定】。
*註:連線細節設定完成後,不要再點【自動檢知】
![](/downloads/B2C_17.jpg)

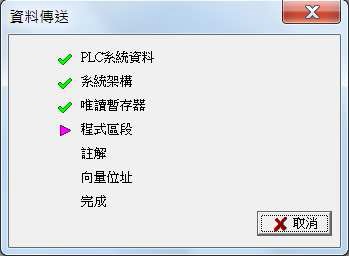

進入連線
![](/downloads/B2C_18.jpg)
|
