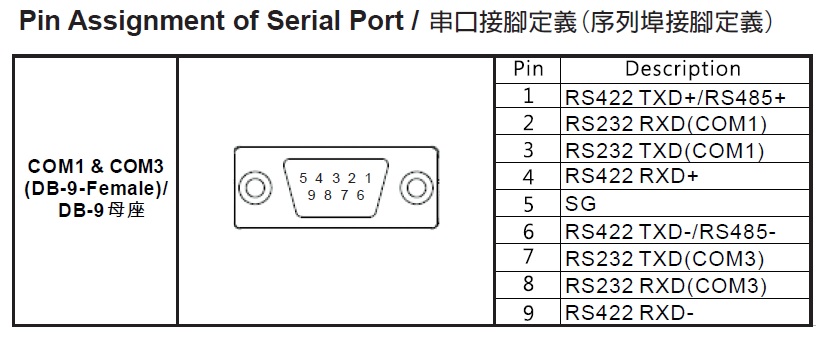

屏通PK系列與PT系列人機的COM1腳位相同，且COM1 D-SUB 9 PIN腳位內還包含一組COM3 RS232通訊，腳位圖如下：

(以下為避免圖片模糊)

D-SUB 9 PIN 通訊腳位定義

Pin1  RS422 TXD+/RS485+

Pin2  RS232 RXD(COM1)

Pin3  RS232 TXD(COM1)

Pin4  RS422 RXD+

Pin5  SG

Pin6  RS422 TXD-/RS485-

Pin7  RS232 TXD(COM3)

Pin8  RS232 RXD(COM3)

Pin9  RS422 RXD-
