屏通全新二代人機,一樣提供350種以上PLC Driver,可與多家廠牌通訊互通,可於本公司網站>>下載專區 的頁面最下方>>“其他”區,有放置”人機Driver通訊總表”,可供查詢,而較常用PLC接線圖如下:
一、FATEK 永宏
-

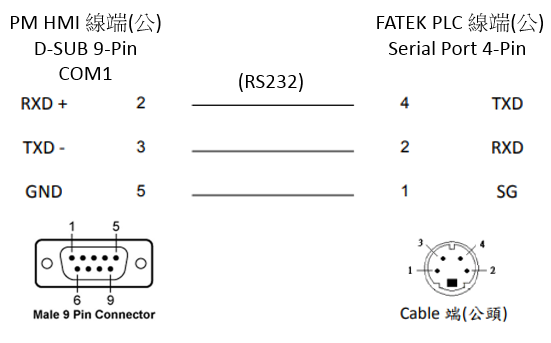

PM二代系列 7.0" 以上
FBs / B1
![](/downloads/image/PM2_Series_Cable/FATEK1.PNG)
-

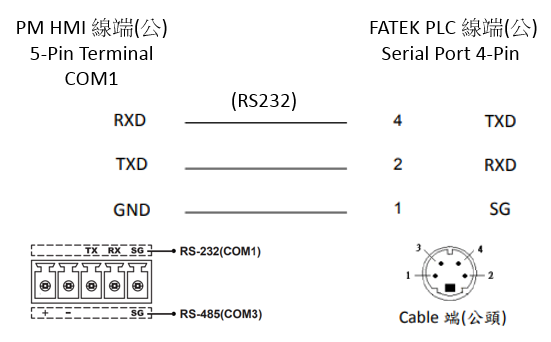

PM二代系列 4.3"
FBs / B1
![](/downloads/image/PM2_Series_Cable/FATEK2.PNG)
二、Mitsubishi三菱
-
PM二代系列 7.0" 以上
FX2n / 3U
![](/downloads/image/PM2_Series_Cable/Mitusbishi1.PNG)
-

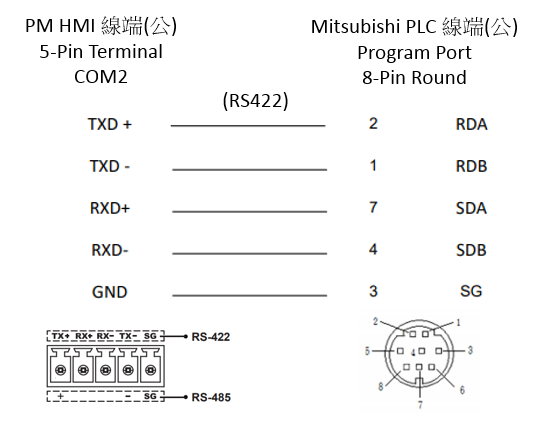

PM二代系列 4.3"
FX2n / 3U
![](/downloads/image/PM2_Series_Cable/Mitusbishi2.PNG)
-

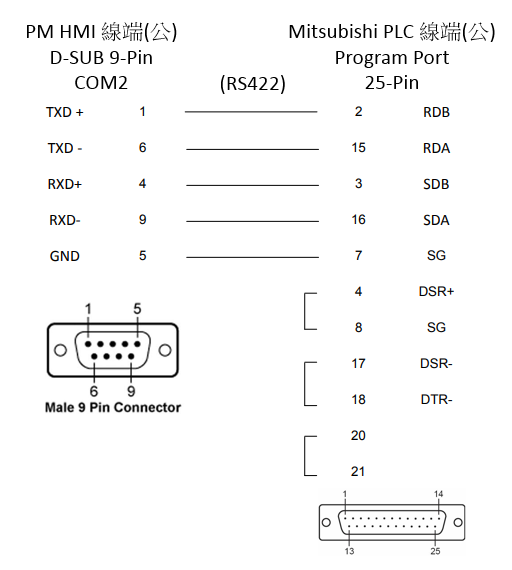

PM二代系列 7.0" 以上
FX2
![](/downloads/image/PM2_Series_Cable/Mitusbishi3.PNG)
-

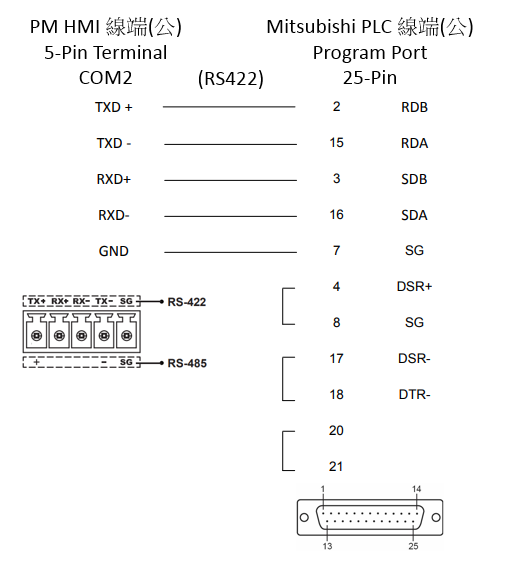

PM二代系列 4.3"
FX2
![](/downloads/image/PM2_Series_Cable/Mitusbishi4.PNG)
三、OMRON歐姆龍
-

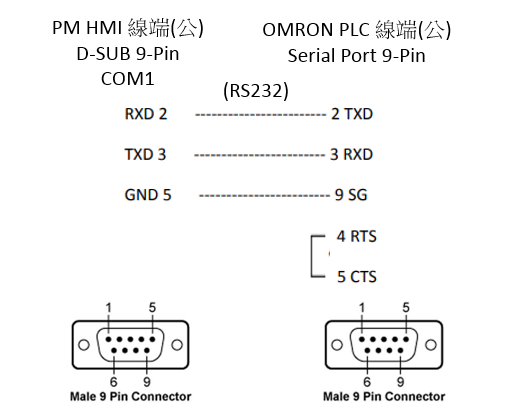

PM二代系列 7.0" 以上
RS232模組
![](/downloads/image/PM2_Series_Cable/OMRON1.PNG)
-

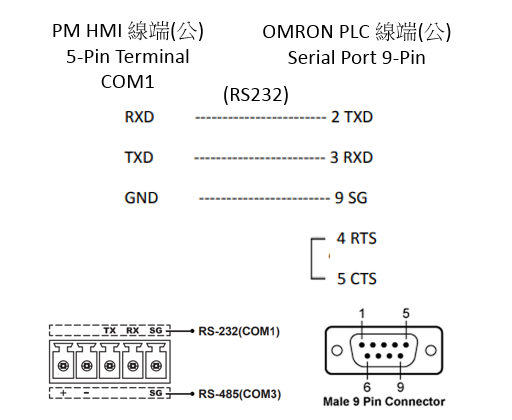

PM二代系列 4.3"
RS232模組
![](/downloads/image/PM2_Series_Cable/OMRON2.PNG)
-

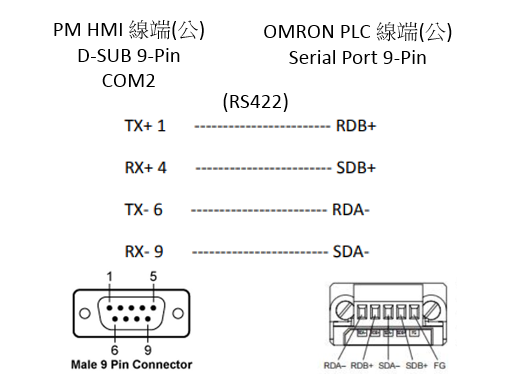

PM二代系列 7.0" 以上
RS422模組
![](/downloads/image/PM2_Series_Cable/OMRON3.PNG)
-

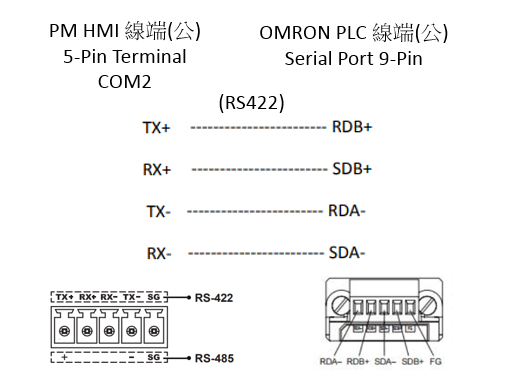

PM二代系列 4.3"
RS422模組
![](/downloads/image/PM2_Series_Cable/OMRON4.PNG)
四、VIGOR豐煒
-

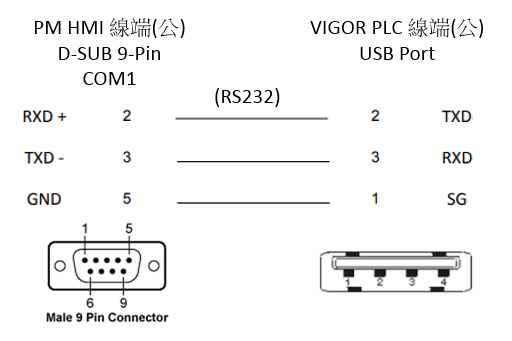

PM二代系列 7.0" 以上
VB USB Port
![](/downloads/image/PM2_Series_Cable/VIGOR1.PNG)
-

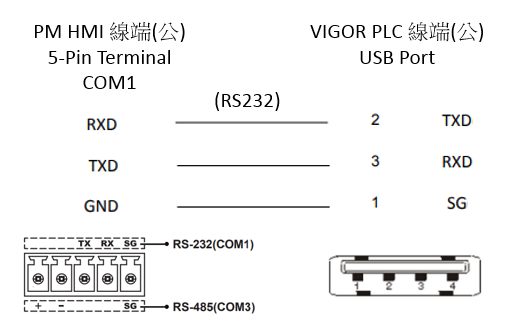

PM二代系列 4.3"
VB USB Port
![](/downloads/image/PM2_Series_Cable/VIGOR2.PNG)
-

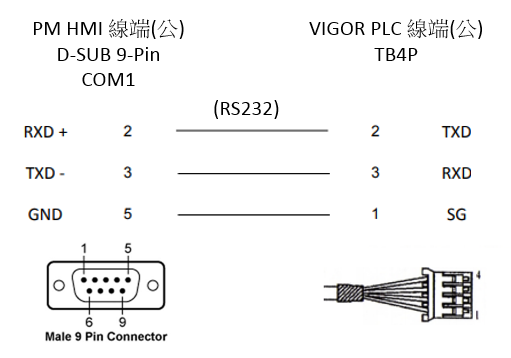

PM二代系列 7.0" 以上
VB TB4P
![](/downloads/image/PM2_Series_Cable/VIGOR3.PNG)
-

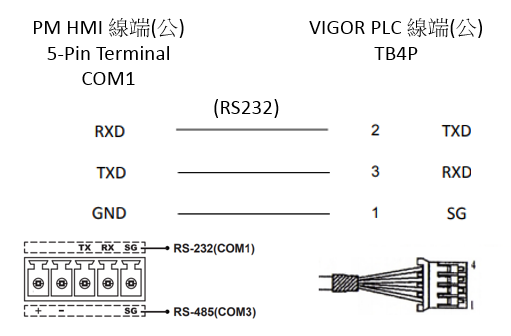

PM二代系列 4.3"
VB TB4P
![](/downloads/image/PM2_Series_Cable/VIGOR4.PNG)
五、DELTA台達
-
PM二代系列 7.0" 以上
ES / SS / EP / EH
![](/downloads/image/PM2_Series_Cable/DELTA1.PNG)
-

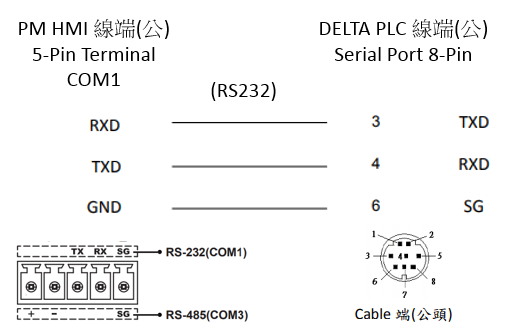

PM二代系列 4.3"
ES / SS / EP / EH
![](/downloads/image/PM2_Series_Cable/DELTA2.PNG)
六、Keyence基恩斯
-

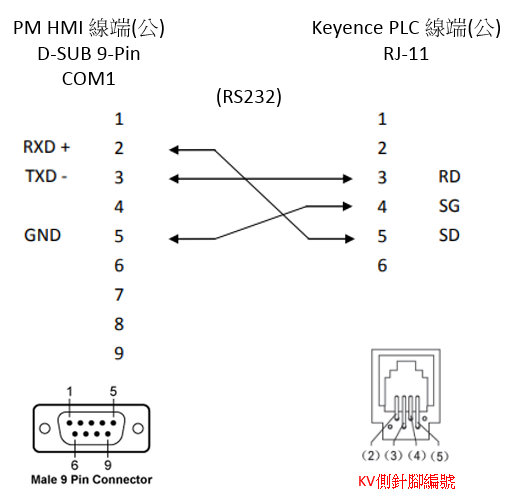

PM二代系列 7.0" 以上
KV
![](/downloads/image/PM2_Series_Cable/Keyence1.PNG)
-

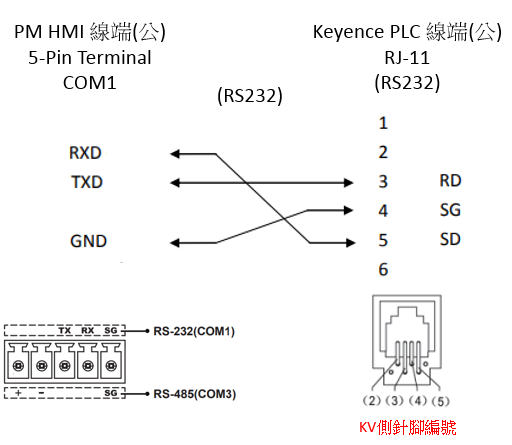

PM二代系列 4.3"
KV
![](/downloads/image/PM2_Series_Cable/Keyence2.PNG)
七、Siemens西門子
-

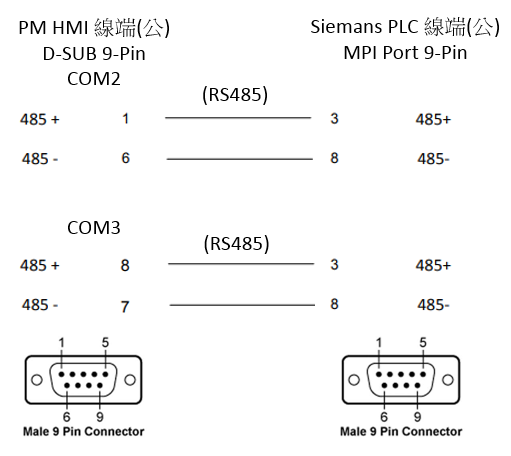

PM二代系列 7.0" 以上
MPI
![](/downloads/image/PM2_Series_Cable/Siemens1.PNG)
-

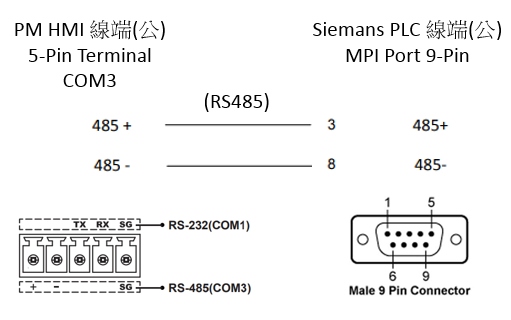

PM二代系列 4.3"
MPI
![](/downloads/image/PM2_Series_Cable/Siemens2.PNG)
-

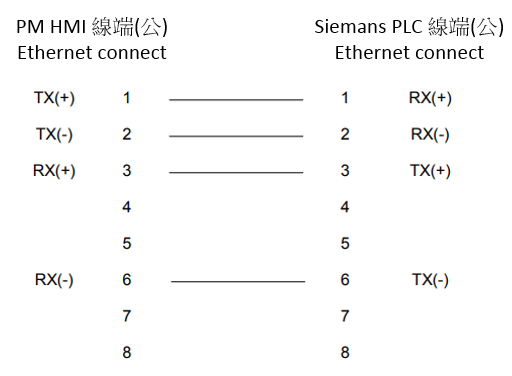

PM二代系列網路型號
S7
![](/downloads/image/PM2_Series_Cable/Siemens3.PNG)
