如何設定PM HMI、Fatek PLC使用乙太網路通訊
前述：設定乙太網路必須注意以下幾項
-
一組IP位址分別A.B.C.D 4碼組成，若兩組需相同區域網路時，在設定IP位址前三碼ABC，兩組要相同
-
且在同一區網內，設備與設備的機子連線IP位址第四組D碼皆不能相同
範例中，設定PM HMI與Fatek PLC乙太網路通訊，由HMI當主動，PLC當被動。

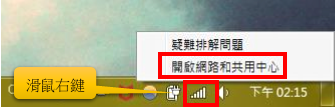

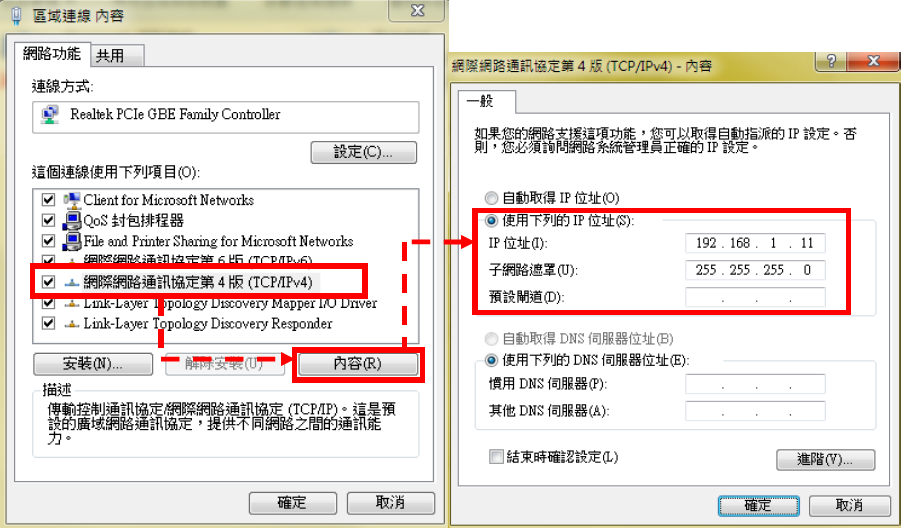

1.要進入FBs-CBE模組之前，PC區網須與模組同網域，可在桌面右下工作列網路圖示，設置PC區網，在區域連線內容【網際網路(TCP/IPv4)】中手動輸入IP位址、子網路遮罩。
如下圖 IP:192.168.1.142、乙網路遮罩:255.255.255.0
※注意PC區網IP位址192.168.1. 11 第4位”11” 不得與PLC IP位址相同
1.PC乙太網路孔連接到FBs-CBE網路Port，並開啟Fatek Ethernet Module軟體。
(可至開利普網站下載專區 FBs-CBE/CBEH/CMxxE…(乙太網路模) 軟體下載)

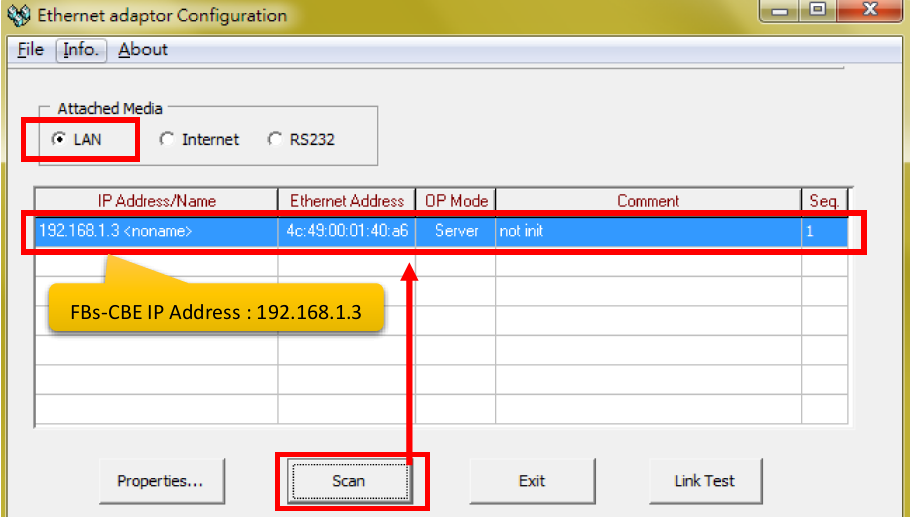

2.選擇【LAN】點選【Scan】，會搜尋到下圖中IP位址：192.168.1.3。
※提示:Fatek各乙太模組(板)預設IP位址：
FBs-CBE：192.168.1.3
FBs-CBEH：192.168.2.3（CBEH不同於其他IP第3碼為”2”，網域為前3碼192.168.2）
FBs-CM55E：192.168.1.3
※提示 : 使用Fatek Ethernet Module軟體Scan前，建議先暫停啟用其他網路裝置，僅留”區域網路”。

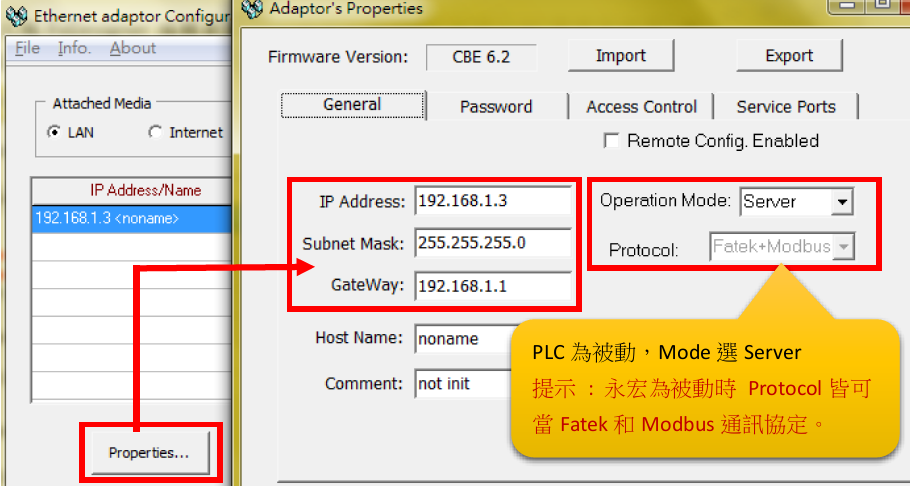

3.選擇192.168.1.3 IP Address，點選【Properties】可進入General頁設定IP Address、Openration Mode(主/被動)….等等。
4.點選Service Port，Fatek Protocol連接埠預設500 (可更改)。

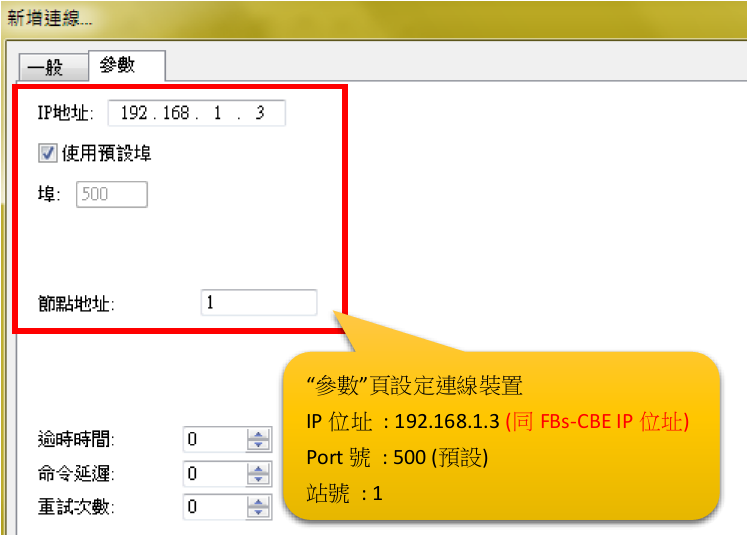

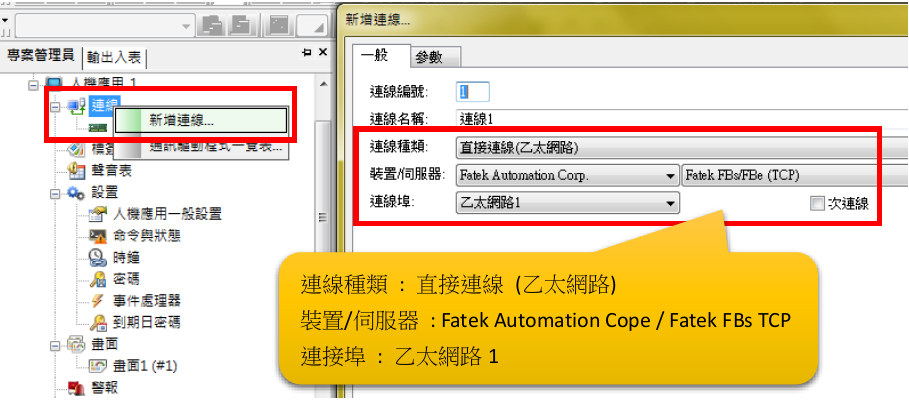

1.開啟人機編輯軟體PM Designer，在編輯畫面左側【專案管理員】，連線右鍵”新增連線”，設定連線裝置及IP Address。

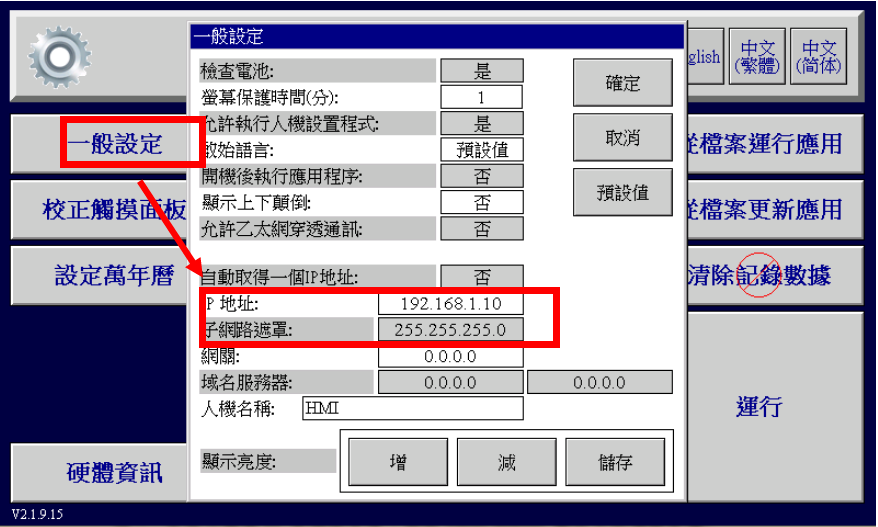

2.進入Panel Setup人機設置畫面，點選”一般設定”，設定人機主機IP位址(與PLC同網域)。
如下圖 IP:192.168.1.10、乙網路遮罩:255.255.255.0
提示:關閉電源，將手指按壓人機螢幕右上方，再送電，聽到Bi第二聲放開手指，即可進入人機設置畫面。
完成PLC網路模組IP位址，及人機IP、人機連線IP設定，即可連線通訊。
|
