如何使用VNC軟體與人機連線

VNC是藉由乙太網路與人機遠端連線，並即時分享螢幕畫面，也能操作控制畫面，可透過區網或外網來連線，以下範例為 "固定IP" (外網)設定流程。

• 設定人機IP位址

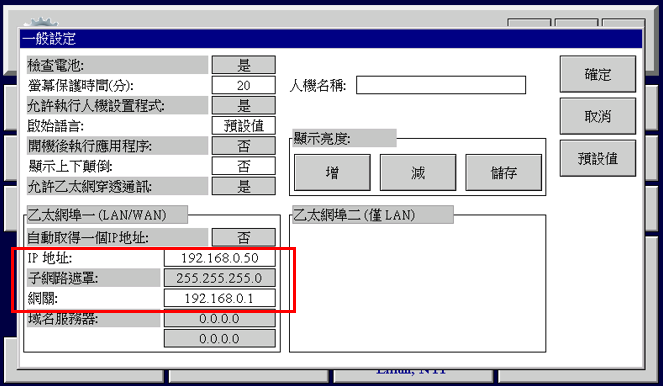

1.  進入人機PanelSetup，在一般設定中檢查IP位址、子網路遮罩、網關

如下圖 IP:192.168.0.50、乙網路遮罩:255.255.255.0、網關:192.168.0.1

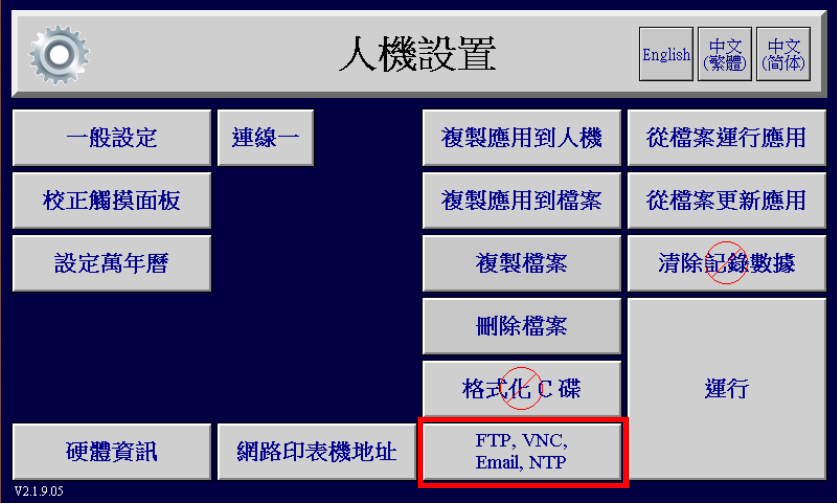

2.  點選紅色框，進入VNC設置

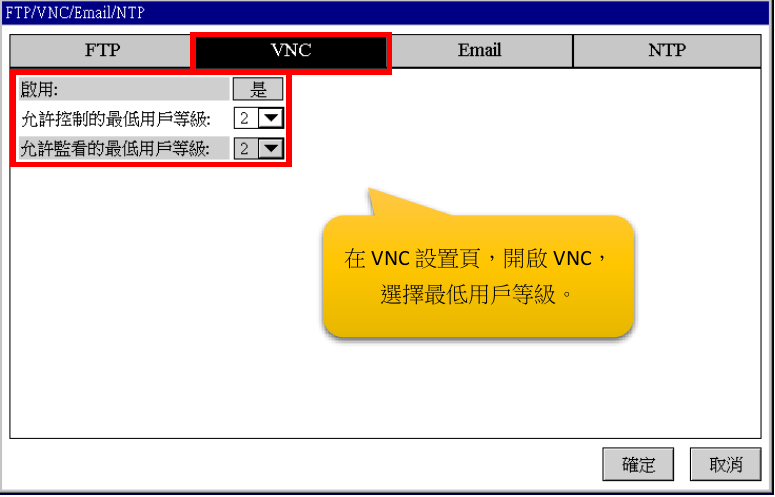

允許 控制 / 監看 最低用戶等級，可在編輯人機專案中，密碼內設定。

• 設定Router NAT

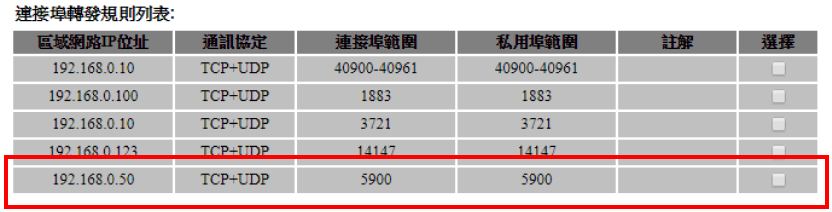

Router NAT中，新增IP位址和通訊Port範圍，如下圖

IP與人機相同”192.168.0.50”，連接通訊Port設定為VNC標準預設 ”5900”

• 連線測試

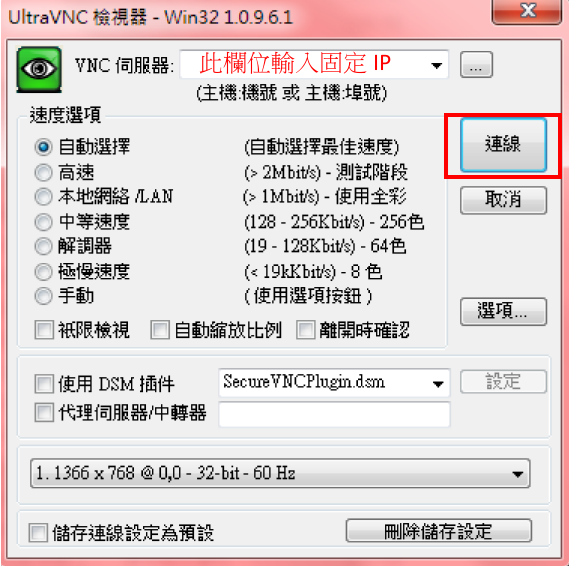

開啟 VNC 軟體 (網路上搜尋，VNC為公用軟體可下載免費版或測試版)

輸入固定IP，按連線，即可完成。

------------------------------------------------------------------------------------------------------------------------------------------------------------

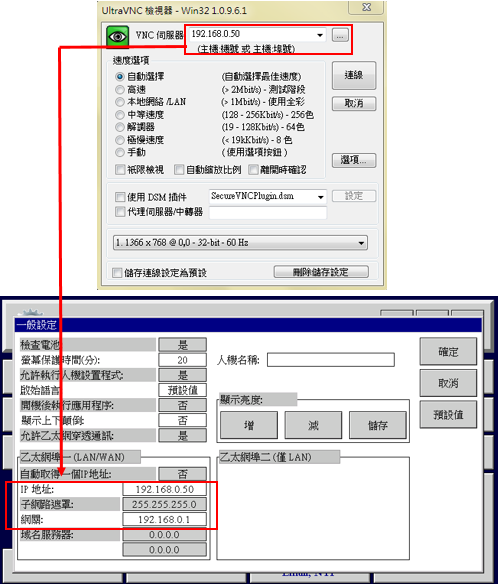

• 區網連線方式

開啟 VNC 軟體，輸入IP與人機IP相同即可。(Ps.電腦區網需與人機IP同網域)
