Fatek HMI FTP Server (伺服端) 設定

FTP (File Transfer Protocol)是透過網路在Clinet與Server間進行資料傳輸通訊協定。

以下範例設置HMI FTP Server，並由PC Client端來讀取人機內部儲存資料之步驟。

• 設定人機IP位址

1. 進入人機System Settings，點選Ethernet設定人機IP位址、子網路遮罩、網關。

• 設定人機FTP

1. 從人機System Settings系統設定，設定人機FTP Server，點選左上圖"Servers" 進入。

2. 在Servers FTP頁面，勾選”Enable FTP Server”，啟用Read-Only 和Read-Write設定用戶名、密碼。

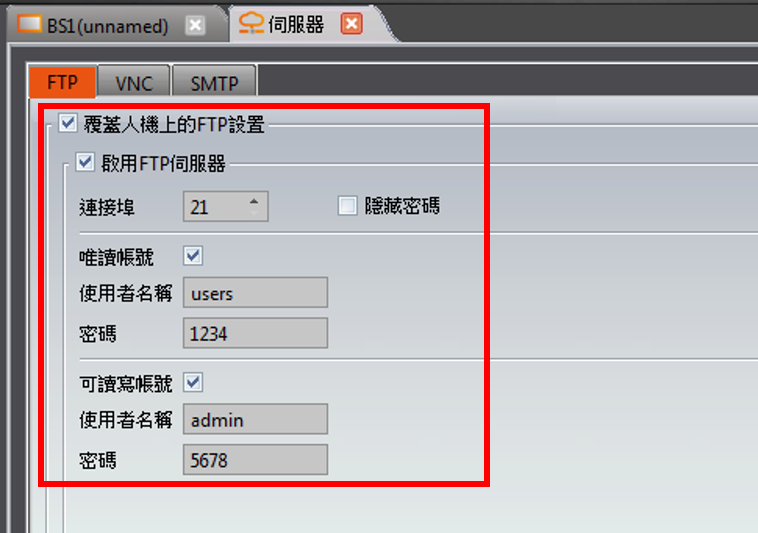

3. 也可透過人機FvDesigner編輯軟體內，設定人機FTP，點選左側"專案管理員" ➜進入"伺服器"頁面。

勾選"覆蓋人機上的FTP設置"，啟用"FTP伺服器"，範例設定如下圖。

注意:如過人機上啟用了FTP Server，但是專案設定選擇”覆蓋人機上的FTP設置”，並未勾選”啟用FTP伺服器”。則在開機進入人機系統設定時可以使用FTP伺服器，但在專案載入後，FTP伺服器將被停用。

• 進入HMI FTP Server

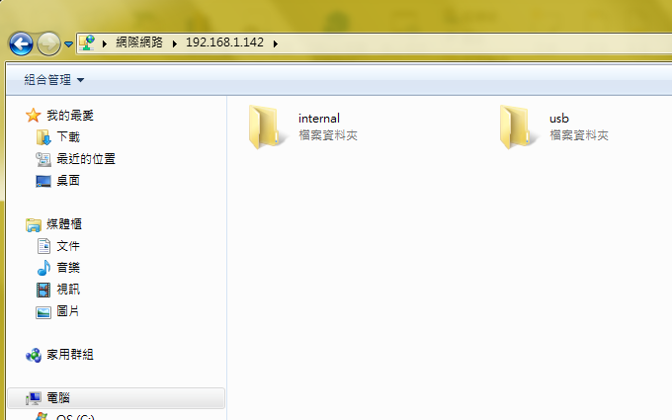

1. 利用電腦的檔案瀏覽器(Client端)，輸入ftp://使用者名稱:密碼@人機IP位址

登入後，可在檔案總管可拉取HMI FTP Server資料。
